ナットランナー AFC3000
|
-
用途に合わせて選べる3タイプのコントローラー -
高品質ネジ締め×自動化に最適な高機能コントローラー Singleタイプ
高品質なネジ締めと自動化に必要な様々な機能を搭載したネジ締めシステムの決定版！
従来のマルチユニット+コントローラーという形を1台で実現しました。１台のコントローラーで２つのツールを制御 Dualタイプ
従来の１コントローラー、１ツールという常識を破る、２ツール同時制御を実現。
複数軸構成でのコスト削減に寄与します。簡易設備向けPLC機能搭載コントローラー Boxタイプ
I/O端子やブレーカー、ソフトウェアPLC機能を搭載し、制御盤外に設置できるBoxタイプが登場！
リペア工程等のライン外の簡易設備に最適です。
-
PC用設定ソフトウェア 「User Console」 -
締付パラメーター
複雑な締付パラメーターを、ビジュアライズされた設定画面で簡単に設定できます。
結果モニター
締め付け結果をリアルタイムに収集できます。収集結果はPCに保存しExcelで閲覧できます。
波形モニター
トルクカーブの読み込み、描画、保存が可能です。TSV形式で出力しExcelで閲覧できます。
対応OS Windows10,11 (32/64bit) 対応言語 日本語 英語 韓国語 中国語 インドネシア語
-
コントローラー内蔵の簡易PLC機能 「Software PLC」 -
制御盤不要でコスト低減に貢献
スイッチやセンサ、ランプ、ブザーなどをPLCレスで制御可能です。（IN:13 OUT:12）
編集ソフト「LD Editer」
コントローラー内蔵のソフトウェアPLC用ラダー編集ソフトです。
シンプルな使いやすさを実現しました。
-
高速着座ダンパー機能 -
高速回転での着座制御を可能にした特許技術（特許第5351239号）
ツール本体に内蔵された高速着座機構により1000rpm以上での着座でもオーバーシュートが発生しません。
電動ナットランナーの弱点であった「締付時間」を克服しました！

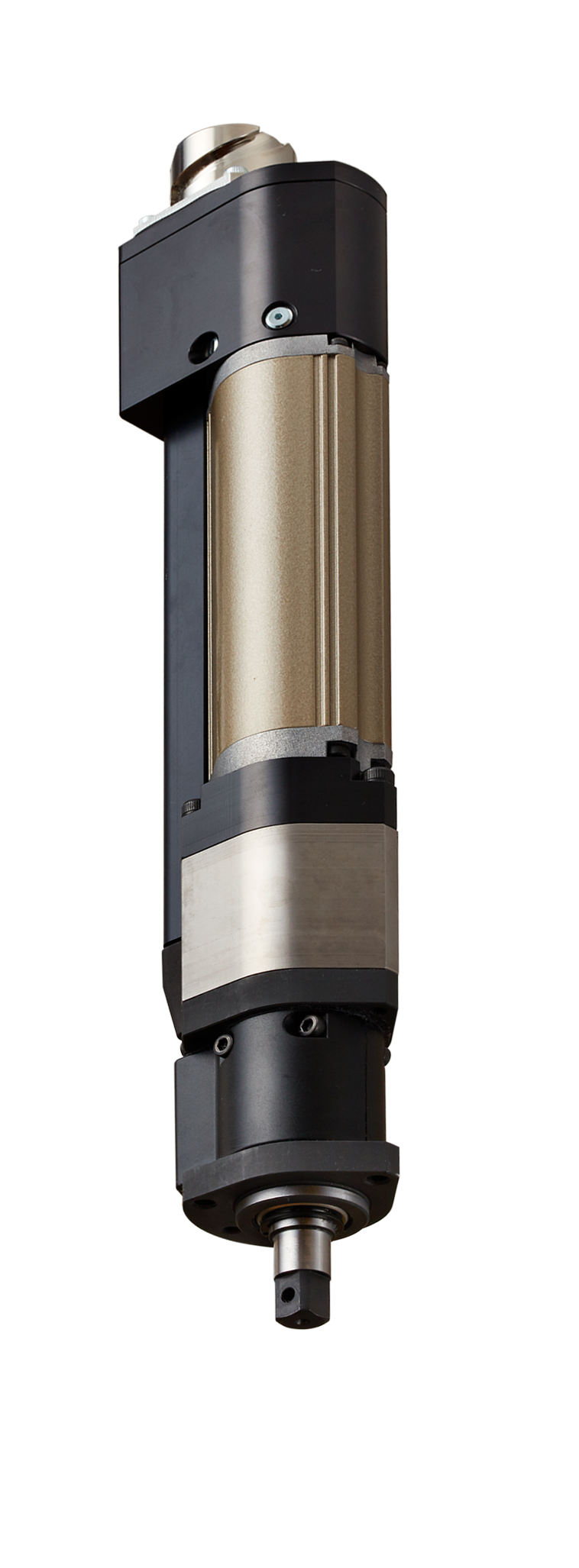

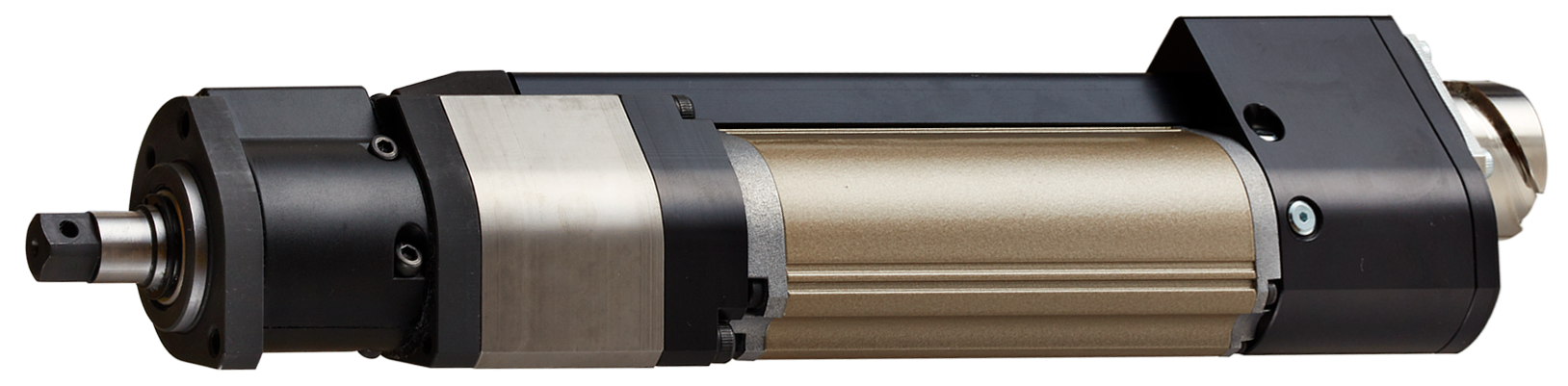

- ストレート（CFT）
-
スタンダードなストレートタイプ
-
型式 最大締付トルク
（Nm）最高回転数
（rpm）重量
（Kg)適合コントローラ CFT-051RS1-S 5.0 1330 1.16 MFC-S024 CFT-101RS1-S 10.0 3000 1.26 MFC-S024 CFT-201RS1-S 20.0 1293 1.42 MFC-S024 CFT-281RS1-S 28.0 992 1.42 MFC-S024 CFT-401RS1-S 40.0 712 1.42 MFC-S024 CFT-801RS3-S 80.0 1015 3.4 MFC-S060 CFT-132RS3-S1 130.0 574 3.4 MFC-S060 CFT-202RS3-S 202.0 387 4.3 MFC-S060 CFT-302RS3-S 300.0 260 5.8 MFC-S060 CFT-502RM4J-S 500.0 238 13.5 MFC-S120 CFT-802RM4J-S 800.0 150 15.0 MFC-S120 CFT-113RM4J-S 1100 120 22 MFC-S120 CFT-153RM4J-S 1500 88 28.5 MFC-S120

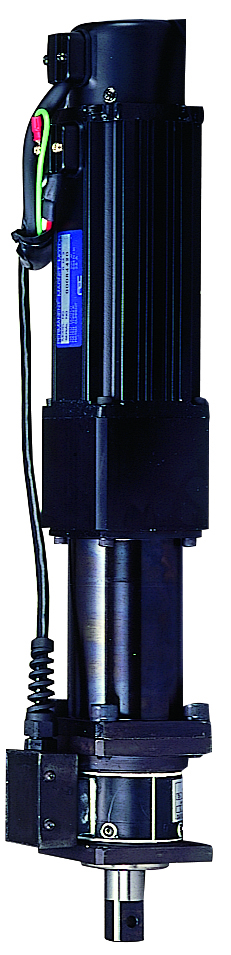

- ストレート（NFT)
-
スタンダードなストレートタイプ
(AFC1500で使用していたモデル、AFC3000での使用も可能) -
型式 最大締付トルク
（Nm）最高回転数
（rpm）重量
（Kg)適合コントローラ NFT-051RM1-S 4.9 1100 1.9 MFC-S024 NFT-101RM1-S 9.81 1100 1.9 MFC-S024 NFT-201RM1-S 19.61 500 2.1 MFC-S024 NFT-401RM1-S 39.2 250 2.1 MFC-S024 NFT-601RM3-S 58.8 790 4.5 MFC-S060 NFT-801RM3-S 78.5 500 4.5 MFC-S060 NFT-132RM3-S 127.5 395 5.5 MFC-S060 NFT-152RM3-S 147.1 315 5.7 MFC-S060 NFT-202RM3-S 196.1 220 6.0 MFC-S060 NFT-302RM3-S 294.2 150 9.0 MFC-S060 NFT-103RM5-S 980 60 50 MFC-S120 NFT-153RM5-S 1470 60 50 MFC-S120 NFT-203RM5-S 1960 60 50 MFC-S120 NFT-303RM5-S 2940 39 70 MFC-S120 NFT-403RM5-S 3430 38 70 MFC-S120 NFT-503RM5-S 4900 22 90 MFC-S120 ※他のNFTツールについては弊社までご相談ください。
-

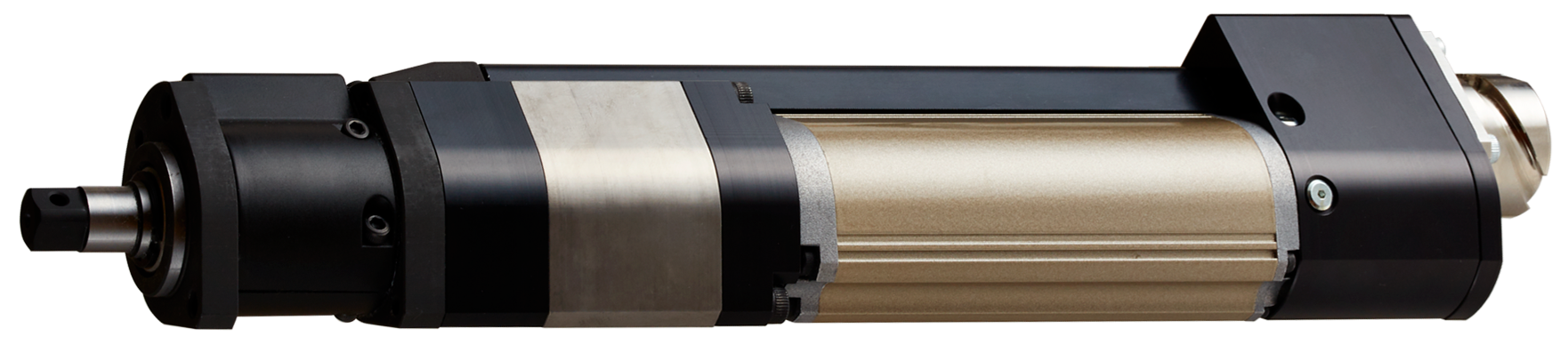

ストレート 高速着座ダンパー搭載タイプ -
ダンパー機構内蔵により高速着座でのオーバーシュートを低減
-
型式 最大締付トルク
（Nm）最高回転数
（rpm）重量
（Kg)適合コントローラ CFT-101RS1-S-H 10.0 3000 1.26 MFC-S024 CFT-201RS1-S-H 20.0 1293 1.42 MFC-S024 CFT-281RS1-S-H 28.0 992 1.42 MFC-S024 CFT-401RS1-S-H 40.0 712 1.42 MFC-S024 CFT-801RS3-S-H 80.0 1015 3.4 MFC-S060 CFT-132RS3-S1-H 130.0 574 3.4 MFC-S060
-

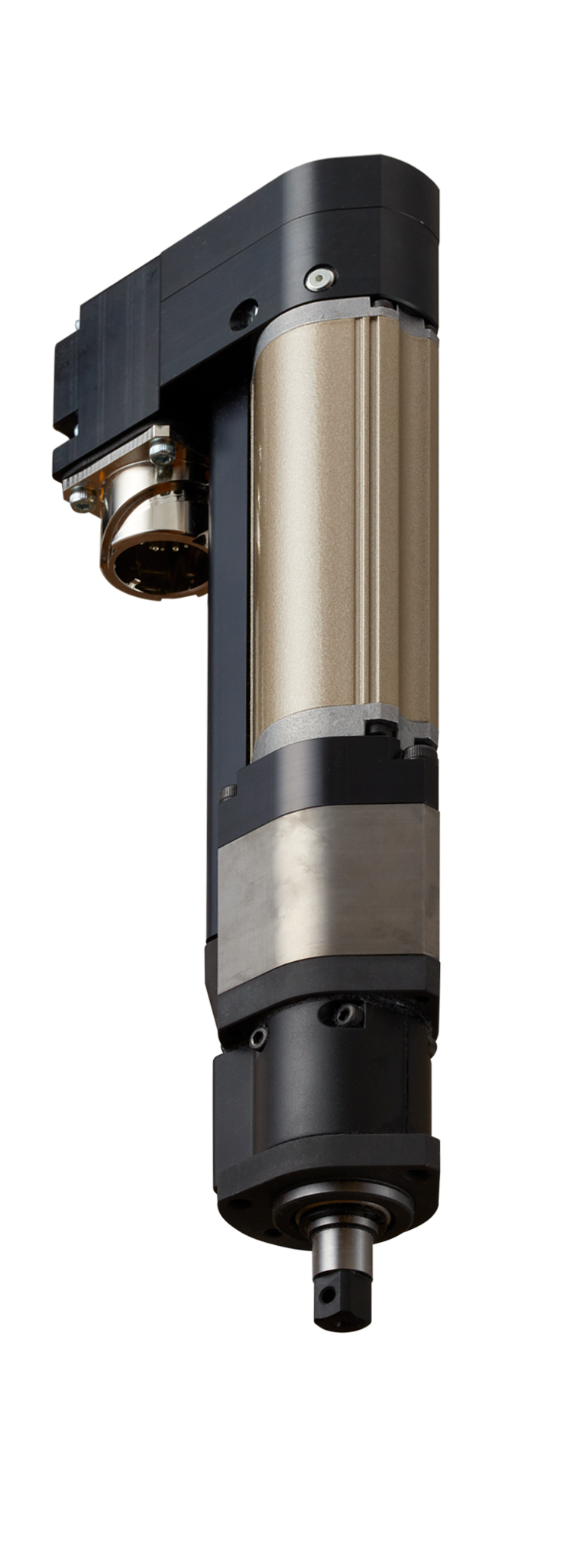

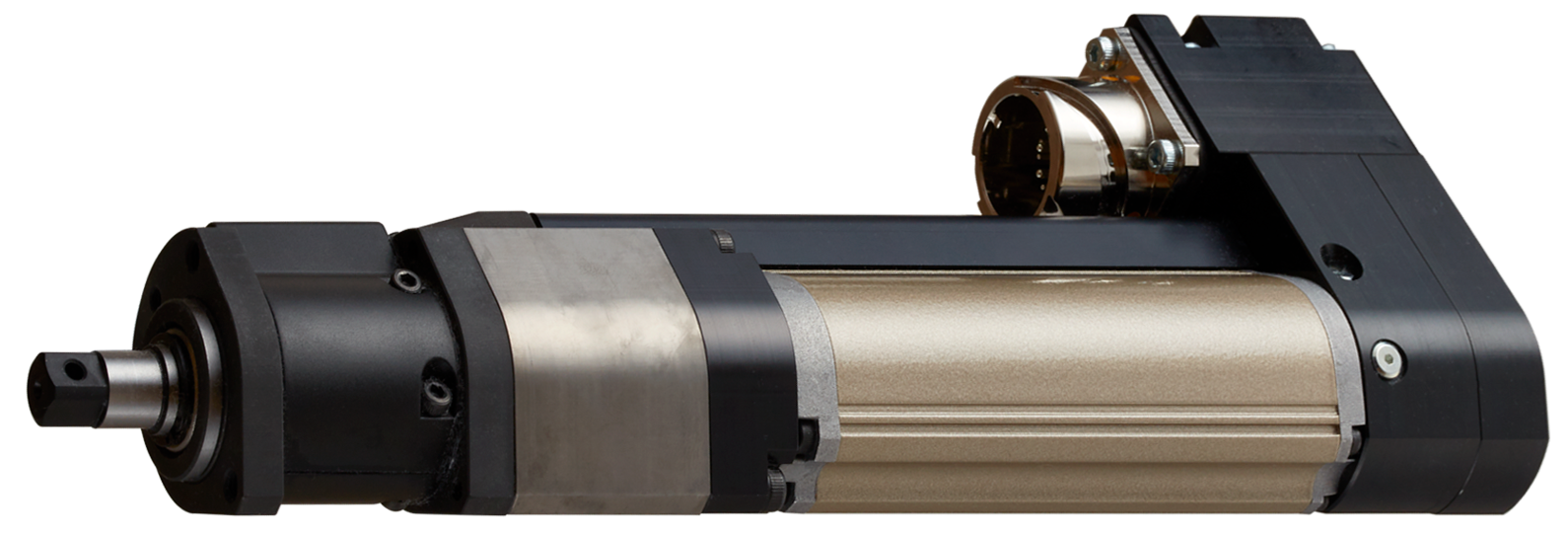

ストレート Lタイプ -
ケーブルが下向きに接続可能となりツールに沿って引き回しが可能
９０度／１８０度／２７０度に可変 -
型式 最大締付トルク
（Nm）最高回転数
（rpm）重量
（Kg)適合コントローラ CFT-051RS1-SL 5.0 1330 1.16 MFC-S024 CFT-101RS1-SL 10.0 3000 1.26 MFC-S024 CFT-201RS1-SL 20.0 1293 1.42 MFC-S024 CFT-281RS1-SL 28.0 992 1.42 MFC-S024 CFT-401RS1-SL 40.0 712 1.42 MFC-S024 CFT-801RS3-SL 80.0 1015 3.4 MFC-S060 CFT-132RS3-S1L 130.0 574 3.4 MFC-S060 CFT-202RS3-SL 202.0 387 4.3 MFC-S060 CFT-302RS3-SL 300.0 260 5.8 MFC-S060
-

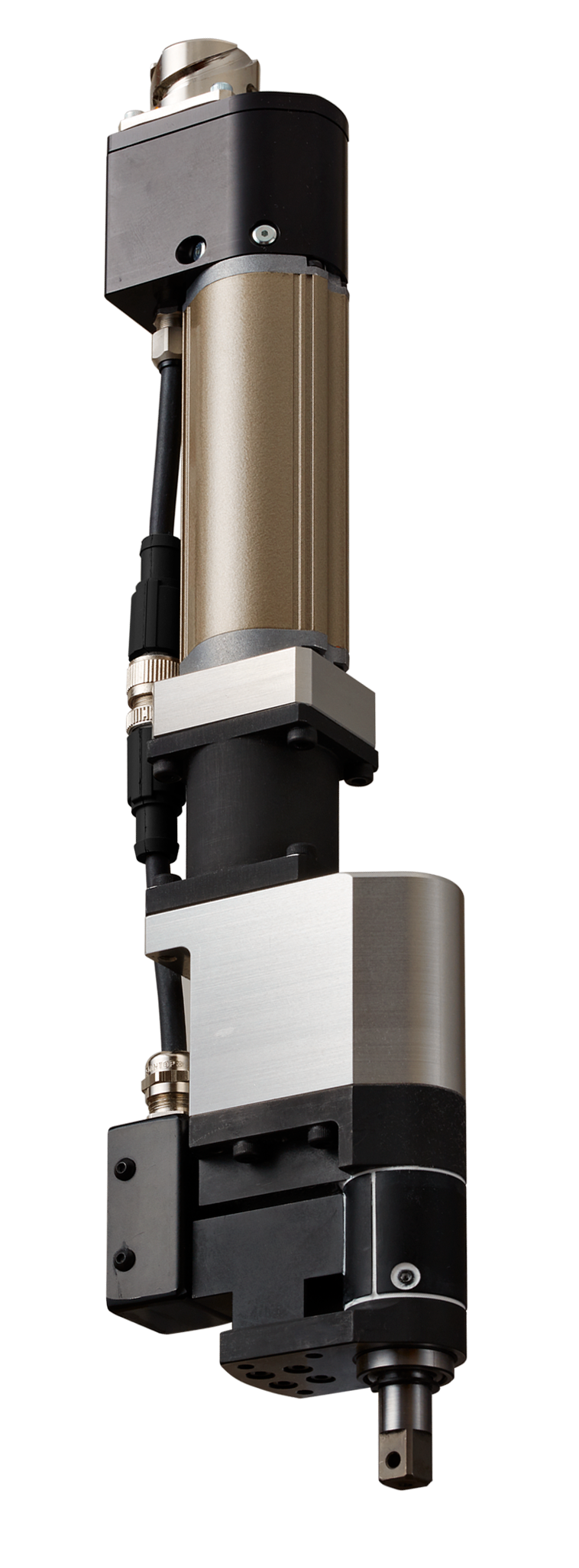

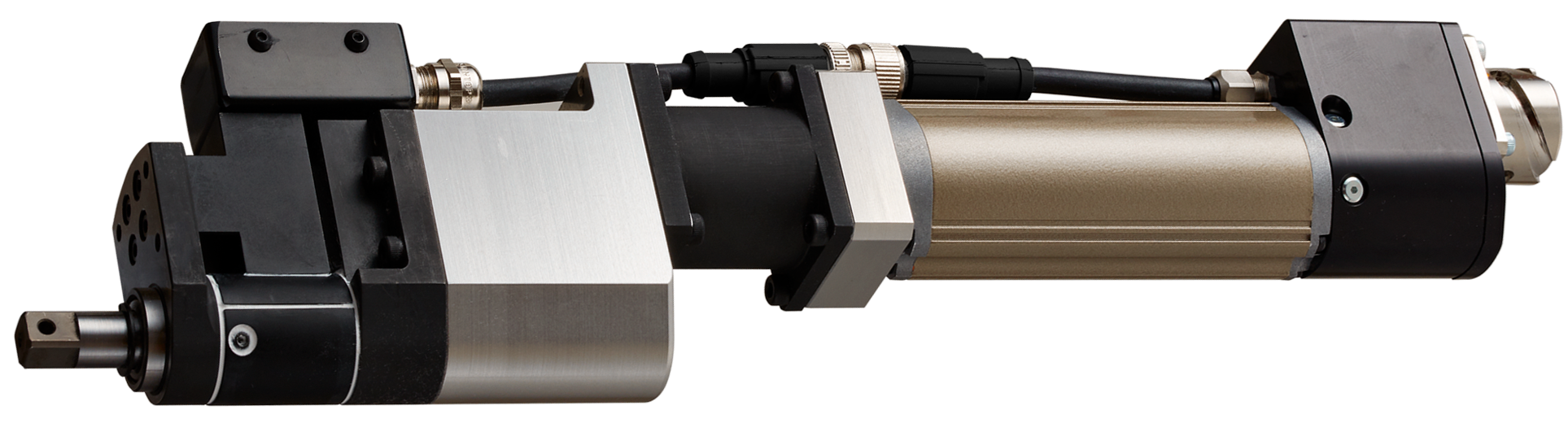

オフセット（CFT) -
ピッチの狭い構造に有利なオフセットしたツール
-
型式 最大締付トルク
（Nm）最高回転数
（rpm）重量
（Kg)適合コントローラ CFT-201RS1-O 20.0 1221 2.0 MFC-S024 CFT-401RS1-O 40.0 712 2.4 MFC-S024 CFT-801RS3-O 80.0 1015 6.0 MFC-S060 CFT-132RS3-O1 130.0 574 7.5 MFC-S060 CFT-202RS3-O 200.0 387 - MFC-S060 CFT-302RS3-O 300.0 260 13.0 MFC-S060 CFT-502RM4J-O 500 238 23.5 MFC-S120 CFT-802RM4J-O 800 150 31 MFC-S120
-

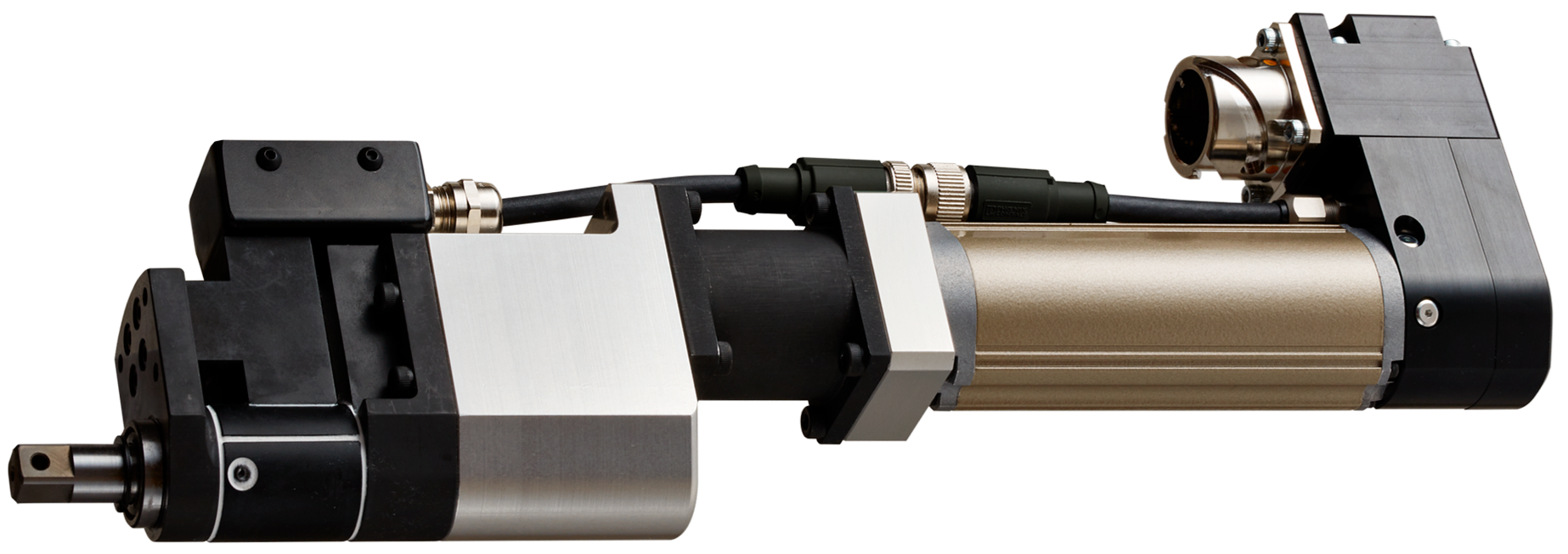

オフセット Lタイプ（CFT) -
ピッチの狭い構造に有利なオフセットしたツール
ケーブルが下向きに接続可能となりツールに沿って引き回しが可能
９０度／１８０度／２７０度に可変 -
型式 最大締付トルク
（Nm）最高回転数
（rpm）重量
（Kg)適合コントローラ CFT-201RS1-OL 20.0 1221 2.0 MFC-S024 CFT-401RS1-OL 40.0 712 2.4 MFC-S024 CFT-801RS3-OL 80.0 1015 6.0 MFC-S060 CFT-132RS3-O1L 130.0 574 7.5 MFC-S060 CFT-202RS3-OL 200.0 387 8.2 MFC-S060 CFT-302RS3-OL 300.0 260 13.0 MFC-S060
-

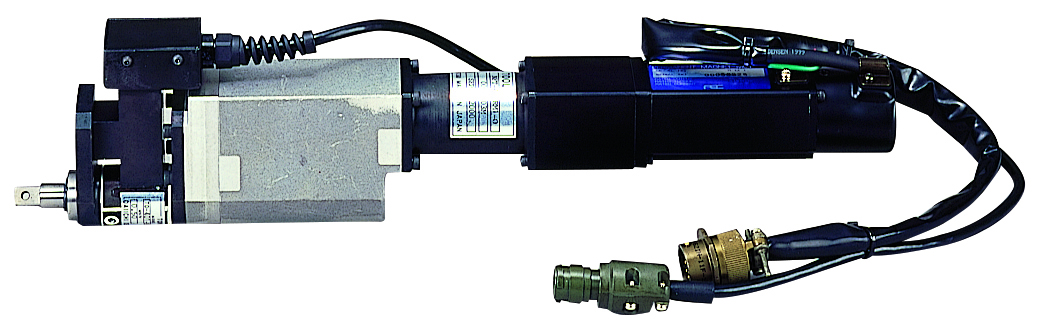

オフセット（NFT) -
ピッチの狭い構造に有利なオフセットしたツール
(AFC1500で使用していたモデル、AFC3000での使用も可能) -
型式 最大締付トルク
（Nm）最高回転数
（rpm）重量
（Kg)適合コントローラ NFT-051RM1-O 4.9 1100 2.5 MFC-S024 NFT-101RM1-O 9.8 1100 2.5 MFC-S024 NFT-201RM1-O 19.6 500 2.7 MFC-S024 NFT-401RM1-O 39.2 250 3.0 MFC-S024 NFT-601RM3-O 58.8 790 6.8 MFC-S060 NFT-801RM3-O 78.4 500 6.8 MFC-S060 NFT-132RM3-O 127.4 395 8.0 MFC-S060 NFT-202RM3-O 196 220 9.5 MFC-S060 NFT-302RM3-O 294 150 13.5 MFC-S060
-
Uタイプ（CFT) -
省スペース設置が可能なU字型ツール
-
型式 最大締付トルク
（Nm）最高回転数
（rpm）重量
（Kg)適合コントローラ CFT-502RM4J-SU 500 238 15.5 MFC-S120 CFT-802RM4J-SU 800 150 17.0 MFC-S120
-

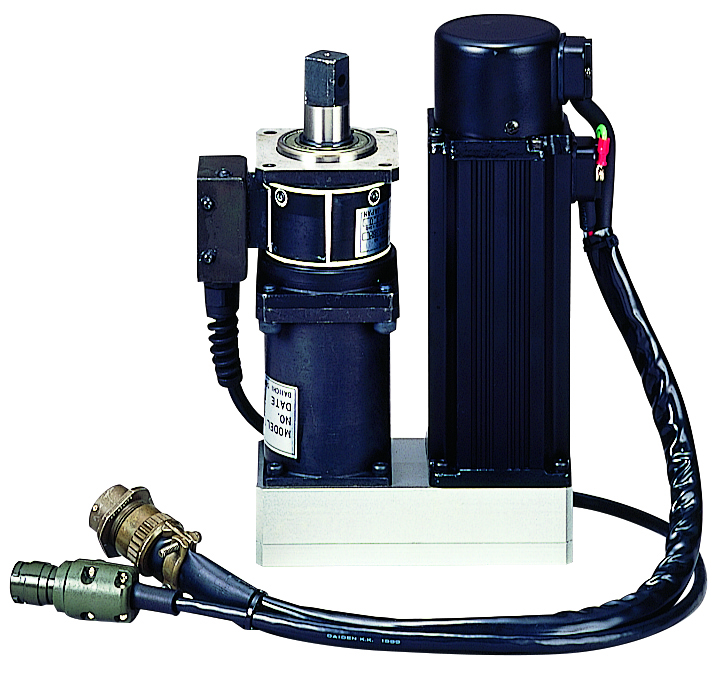

Uタイプ（NFT) -
省スペース設置が可能なU字型ツール
(AFC1500で使用していたモデル、AFC3000での使用も可能) -
型式 最大締付トルク
（Nm）最高回転数
（rpm）重量
（Kg)適合コントローラ NFT-201RM1-SU 19.6 500 - MFC-S024 NFT-401RM1-SU 39.2 250 - MFC-S024 NFT-401RM3-SU 39.2 790 - MFC-S060 NFT-601RM3-SU 58.8 790 - MFC-S060 NFT-801RM3-SU 78.4 500 - MFC-S060 NFT-132RM3-SU 127.4 395 6.5 MFC-S060 NFT-202RM3-SU 196 220 7.0 MFC-S060 NFT-302RM3-SU 294 150 10.0 MFC-S060 NFT-502RM4H-SU 490 190 15.5 MFC-S120 NFT-802RM4H-SU 784 120 17.0 MFC-S120
-
スピンドルユニット（CFT 垂直用/水平用） -
スプリング機構でストロークする為、ねじ締付の追従が可能
-
垂直用
水平用
型式 全長
（mm）ストローク
（mm)先端角
（mm)向き CFT-SP401-40V 165 40 9.5 垂直用 CFT-SP401-40H 水平用 CFT-SP401-40VW 181 40 9.5 垂直用 CFT-SP401-40HW 水平用 CFT-SP801-50V 217 50 12.7 垂直用 CFT-SP801-50H 水平用 CFT-SP132-50V 230 50 15.9 垂直用 CFT-SP132-50H 水平用 CFT-SP202-60V 253 60 19 垂直用 CFT-SP202-60H 水平用 CFT-SP302-70V 282 70 19 垂直用 CFT-SP302-70H 水平用
-
スピンドルユニット（NFT） -
スプリング機構でストロークする為、ねじ締付の追従が可能
-
型式 全長
（mm）ストローク
（mm)先端角
（mm)SP201 156 25 9.5 SP401 180 40
9.5 SP801 218 50 12.7 SP202 237 50 15.8 SP302 240 50 19.0 SP502 276 50 25.4
-
アングルヘッド -
狭い締付部位にアプローチ可能なアングルヘッドギヤ
-
※上記以外の組合せについては弊社までお問い合わせください。型式 最大使用
トルク
（Nm）出力角
(mm)組合せN/R例 出力最大
トルク例
(Nm)最高
回転数
（rpm）RA025-CFT 25 □9.5 CFT-101RS1-S 13.9 1941 RA040-CFT 40 □9.5 CFT-201RS1-S 27.8 836 RA060-CFT 60 □12.7 CFT-401RS1-S 55.6 460 RA130-120-CFT 130 □12.7 CFT-801RS3-S 111.2 656 RA200-120-CFT 200 □15.9 CFT-132RS3-S1 183.5 371 RA300-120-CFT 300 □19 CFT-202RS3-S 278.1 250
 クリックで拡大します |
 クリックで拡大します |
|||
| 型式 | MFC-S024 | MFC-S060 | MFC-S120 | MFC-B060 |
| 駆動電源 | 3相AC200～230V | 単相 AC200～230V |
||
| 制御電源 | DC24V | - | ||
| パラメーター数 | 128 | |||
| 制御方法 | トルク法 / 角度法 / オフセットチェック / 増し締め検査法 | |||
| 判定機能 | トルク / 角度 / レート / 時間 / ネジ山数 etc | |||
| I/O点数 | 入力：12点 出力：12点 | 入力：12点 出力：14点 | ||
| 産業用イーサネット | Ethernet IP / CC-Link IE / EtherCAT / PROFINET IO | |||
| フィールドバス | CC-Link / DeviceNet / ProfiBus | |||
| 締付結果履歴 | 12,000 | |||
| 締付波形履歴 | 100 | |||
| 外部メモリ | CFカード（最大32GB対応）波形データ180deg：約700万件 | |||
| アナログ信号出力 | トルク電圧 / 角度パルス / 正転逆転パルス | |||
EU地域で販売される製品に対しては、安全基準条件を満たすことを証明するCEマーキングの表示が必要になります。
また、CEマーキングを表示するには、EC指令への適合証明を要求されます。
当社ではAFC3000サーボナットランナーシステムが組み込まれる最終装置のEC指令適合を容易にするために、EMC指令の関連規格適合を実現しております。
下図はEMC指令に適合したシステム構成図を示しています。
※駆動電源ケーブルは C15-D1-M2-UC をご指定ください。
適合宣言書
| No | タイトル |
更新日 |
| 11 | （株）安川電機 人協働ロボット Plug&Play | 2024/9/5 |
| 10 | デュアルコントローラー | 2023/07/19 |
| 9 | 簡易データロガーアプリ FSERVER | 2023/01/10 |
| 8 | 増し締め検査法 追加 | 2021/12/22 |
| 7 | ナットランナーツール（RM4J）追加 | 2021/08/05 |
| 6 | PLC機能内蔵コントローラー MFC-B060 | 2023/10/24 |
| 5 | ナットランナーツール CFT-051RS1-S/SL 追加 | 2019/02/01 |
| 4 | ナットランナーツール （502、802）追加 | 2018/05/30 |
| 3 | 3000シリーズ 簡易データ収集ユニット | 2018/03/23 |
| 2 | スライディングアーム | 2020/04/23 |
| 1 | AFC3000/DSP3000/HFC3000 ユーザーコンソール 中国語対応 | 2017/04/07 |
