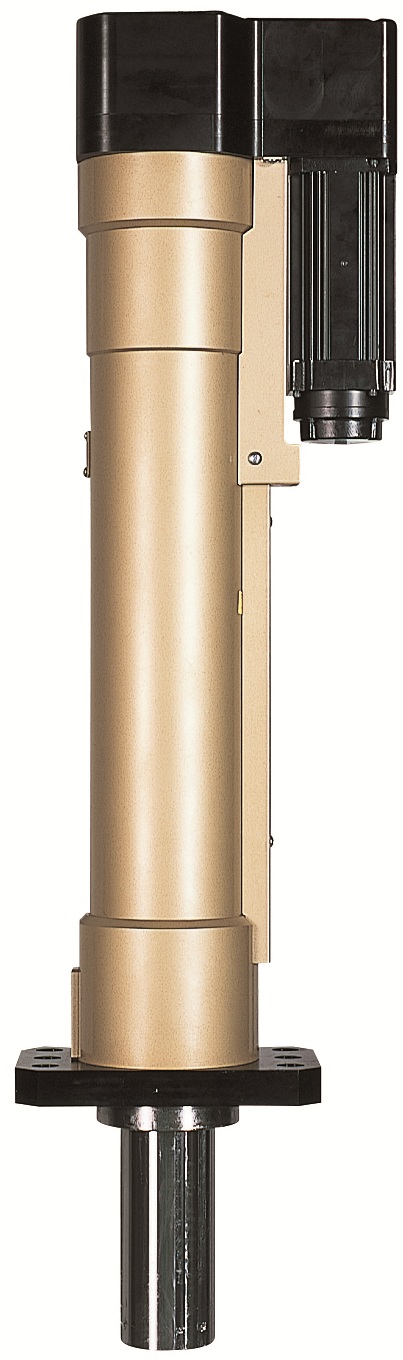

サーボプレス DSP3000
|
-
様々な用途に対応できるツールをご用意 -

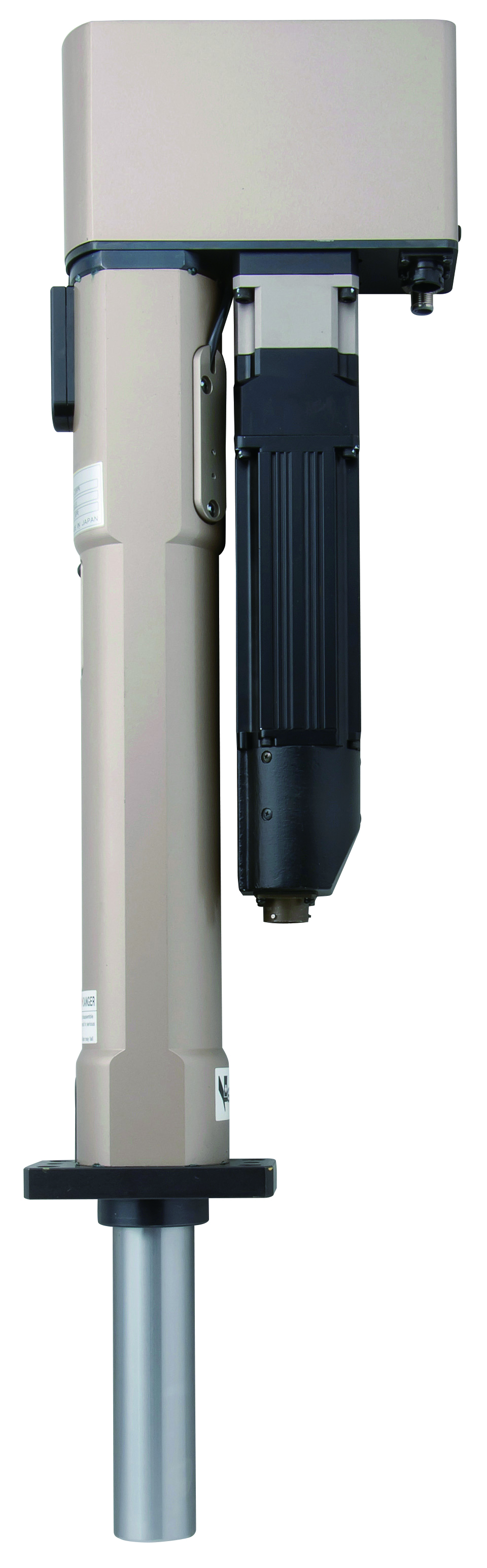

DPS スリムプレス

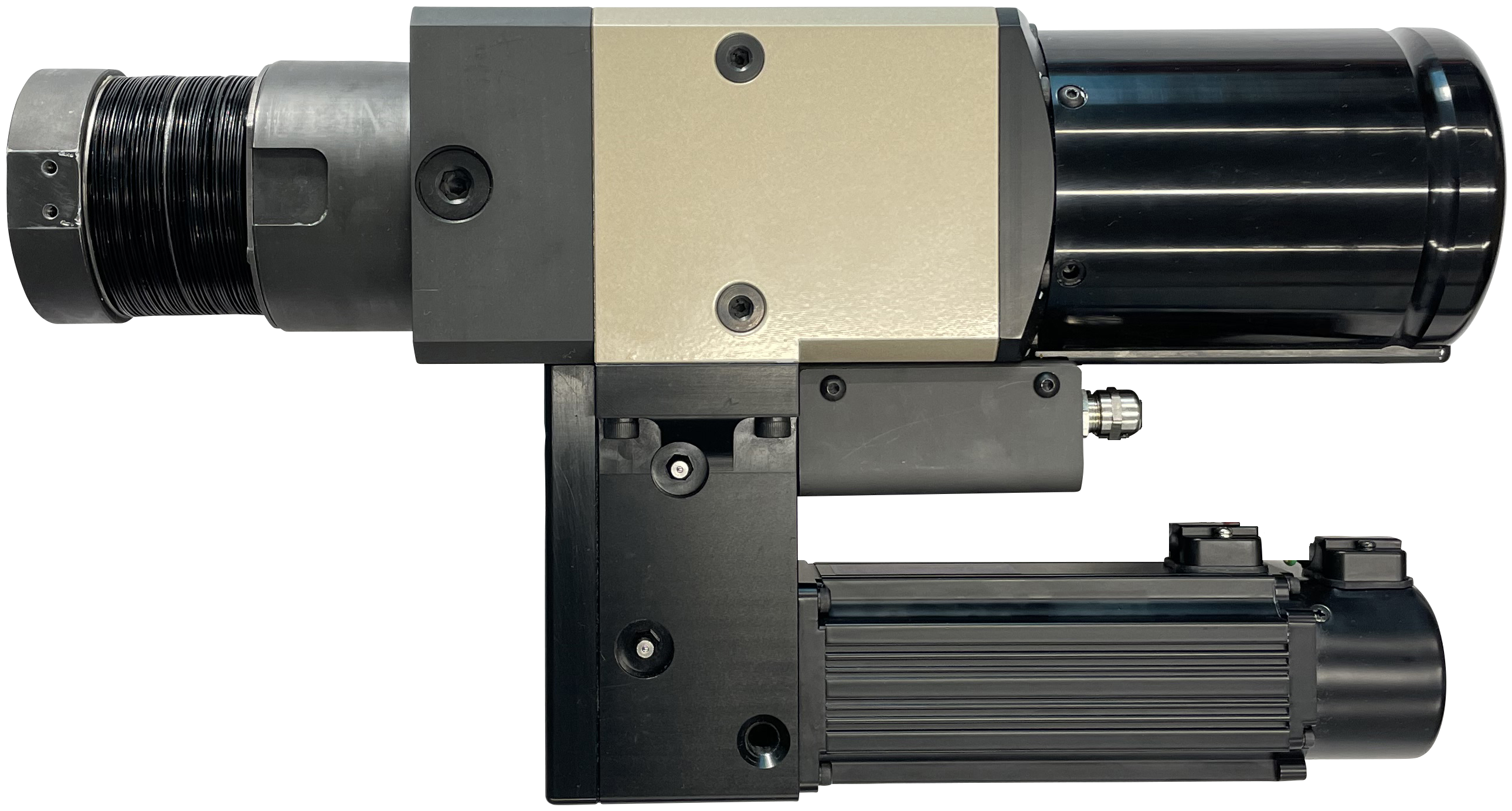

多軸配列に適した設計でライン全体のコンパクト化が可能です。 DPL 薄型サーボプレス
設備からの飛出し量を抑制、コンパクトな設備を実現。

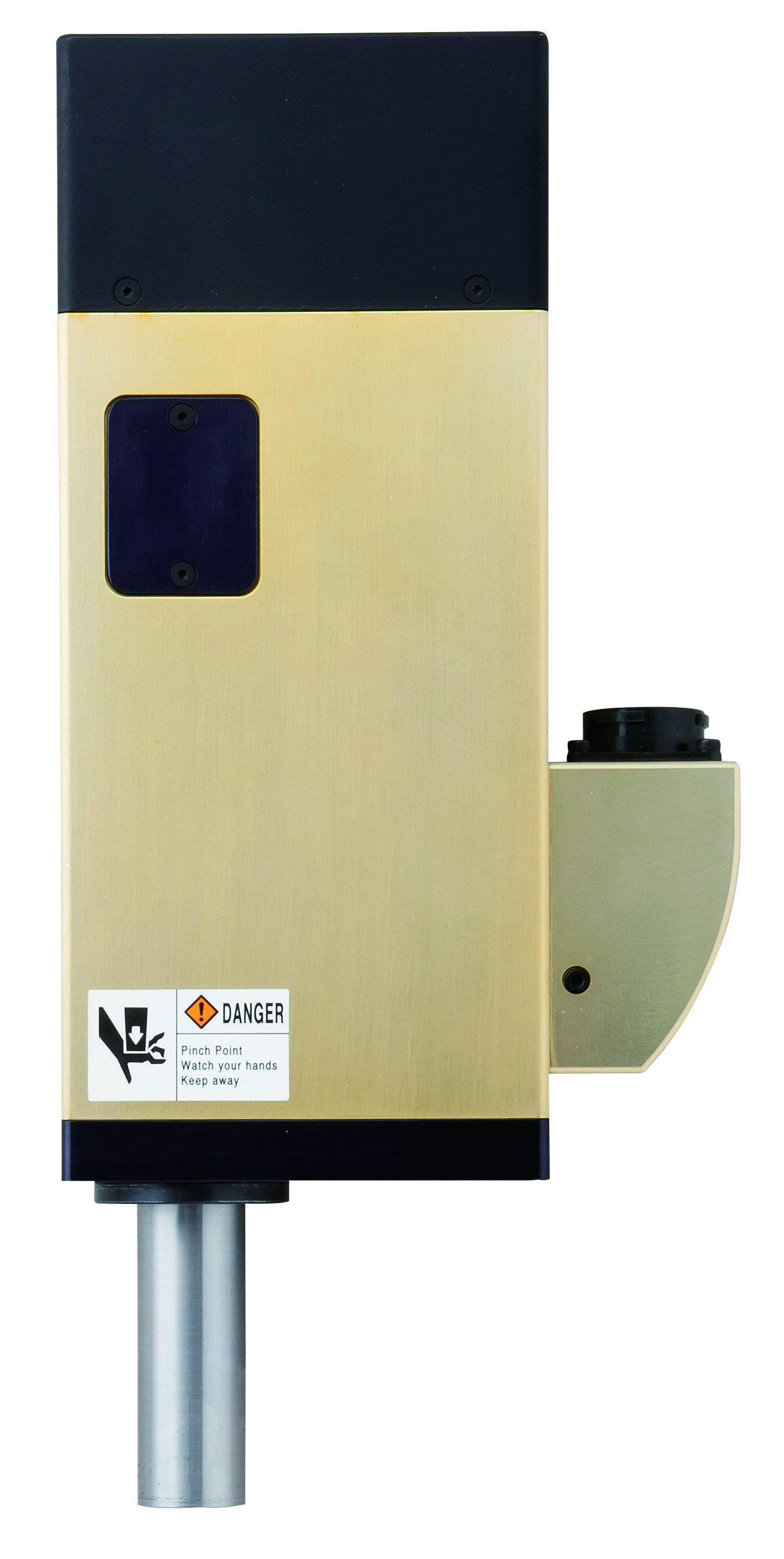

DPM ミニプレス
1kNまでの低荷重に最適なサーボプレスです。

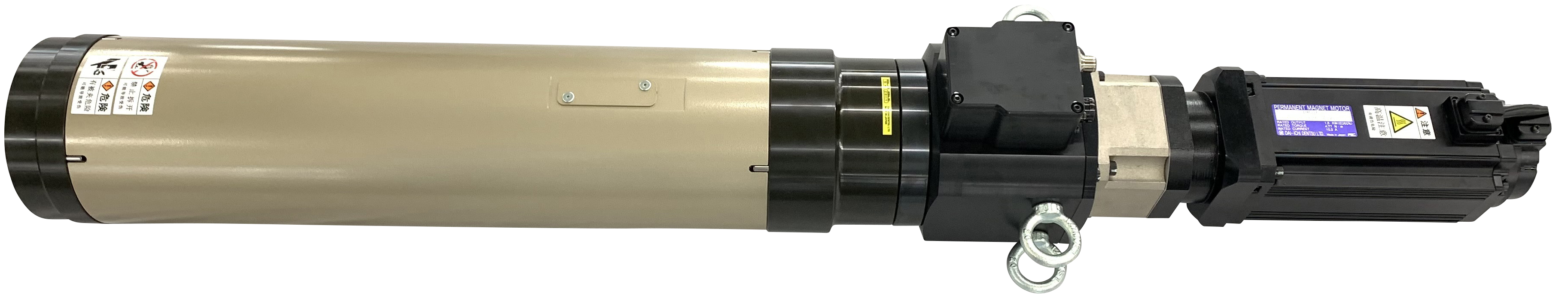

DPR ストレートプレス
高さ制限のない市場で人気のあるモデルです。
-
PC用設定ソフトウェア 「User Console」 -
パラメーター
複雑な締付パラメーターを、ビジュアライズされた設定画面で簡単に設定できます。
結果モニター
締め付け結果をリアルタイムに収集できます。収集結果はPCに保存しExcelで閲覧できます。
波形モニター
荷重カーブの読み込み、描画、保存が可能です。TSV形式で出力しExcelで閲覧できます。
対応OS Windows10,11 (32/64bit) 対応言語 日本語 英語 韓国語 中国語 インドネシア語
-
コントローラー内蔵の簡易PLC機能 「Software PLC」 -
制御盤不要でコスト低減に貢献
スイッチやセンサ、ランプ、ブザーなどをPLCレスで制御可能です。（IN:13 OUT:12）
編集ソフト「LD Editer」
コントローラー内蔵のソフトウェアPLC用ラダー編集ソフトです。
シンプルな使いやすさを実現しました。
-
高度なプレス作業を実現 -
制御部に最新RISC-CPUを搭載
フルデジタル化することにより、荷重値のサンプリング速度の高速化 (1msec以下) を可能にし、繰返位置精度においては±0.01mmと高精度を実現。
さらにロードセルに搭載されたインテリジェントIDとの融合により、高品質・高精度のプレス作業をご提案します。
-
DPS スリムラインサーボプレス -
スタンダードスタイルのサーボプレス
-
標準タイプ（F-モデル）
型式
最大
推力
[kN]
定格
荷重
[kN]
最高
速度
[mm/s]
ストローク
[mm]
質量
[kg]
適合
コントローラ
DPS-051R3-20FB
DPS-051R3-20FB-CE
5
1.8
333 200 16.4 MFC-S060S DPS-101R3-20FB
DPS-101R3-20FB-CE
10 2.7 222 200 16.4 MFC-S060S DPS-101R3-30FB
DPS-101R3-30FB-CE
300 18.2 DPS-101R3-40FB
DPS-101R3-40FB-CE
400 (20.0) DPS-301R4J-20FB-CE
30 10.8 250 200 36.5 MFC-S120S DPS-301R4J-30FB-CE
300 41.5 DPS-301R4J-40FB-CE
400 (46.5) DPS-501R4J-20FB-CE
50 13.5 200 200 62 MFC-S120S DPS-501R4J-30FB-CE
300 66 DPS-501R4J-40FB-CE
400 (70) DPS-501R5-20FB
DPS-501R5-20FB-CE
50 21.5 200 200 74 MFC-S120S DPS-801R4J-20FB-CE
80 18 150 200 98 MFC-S120S DPS-102R5-20FB
DPS-102R5-20FB-CE
100 32 133 200 110 MFC-S120S DPS-102R5-40FB
DPS-102R5-40FB-CE
400 (110+) DPS-202Y5-20FB
DPS-202Y5-20FB-CE
200 73 120 200 218 MFC-GSC *100mm, 500mmストロークについては弊社までご連絡ください。
連続保持タイプ（P-モデル）
型式
最大
推力
[kN]
定格
荷重
[kN]
最高
速度
[mm/s]
ストローク
[mm]
質量
[kg]
適合
コントローラ
DPS-051R3-20PB
DPS-051R3-20PB-CE
5 5 88 200 17 MFC-S060S DPS-101R4J-20PB-CE
10 10 200 200 21 MFC-S120S DPS-301R4J-20PB-CE
30 30 66 200 38 MFC-S120S DPS-501R5-20PB
DPS-501R5-20PB-CE
50 50 53 200 79 MFC-S120S DPS-801R5-20PB
DPS-801R5-20PB-CE
80 80 40 200 116 MFC-S120S DPS-102R5-20PB
DPS-102R5-20PB-CE
100 100 32 200 116 MFC-S120S DPS-202Y5-20PB
DPS-202Y5-20PB-CE
200 200 40 200 222 MFC-GSC
-
DPL ロープロファイルサーボプレス -
コンパクトな低床タイプ
-
型式
最大
推力
[kN]
定格
荷重
[kN]
最高
速度
[mm/s]
ストローク
[mm]
質量
[kg]
適合
コントローラ
DPL-101R3-20FB 10 2.6 222 200 19 MFC-S060S DPL-301R4J-20FB-CE 30 10.8 250 200 35 MFC-S120S DPL-501R4J-20FB-CE 50 13.5 200 200 49 MFC-S120S DPL-102R5-20FB-CE 100 32.4 133 200 96 MFC-S120S
-
DPR ストレートサーボプレス -
ストレートタイプ
-
型式
最大
推力
[kN]
定格
荷重
[kN]
最高
速度
[mm/s]
ストローク
[mm]
質量
[kg]
適合
コントローラ
DPR-101R3-30FB 10 2.5 238 300 31 MFC-S060 DPR-301R4J-30FB-CE 30 8.3 250 300 52 MFC-S120S DPR-501R4J-30FB-CE 50 10.4 200 300 104 MFC-S120S
-
DPT サーボプレス -
こちらのタイプは受注生産品となります。
-
低推力タイプ
型式
最大
推力
[kN]
定格
荷重
[kN]
最高
速度
[mm/s]
ストローク
[mm]
質量
[kg]
適合
コントローラ
DPT-021R1-15FSB 1.96 0.43 416 150 10 MFC-S024S DPT-051R2A-25FSB 4.90 0.86 333 250 30 MFC-S024S DPT-101R3-25FSB 9.81 2.16 277 250 55.5 MFC-S060S DPT-151R3-25FSB 14.71 2.16 277 250 55.5 MFC-S060S DPT-201R3-25FSB 19.61 3.60 166 250 53 MFC-S060S DPT-301R4H-25FSB 29.42 6.74 320 250 62 MFC-S120S DPT-501R4H-25FSB 49.03 10.80 200 250 86 MFC-S120S DPT-701R4H-25FSB 68.64 16.20 133 250 104 MFC-S120S DPT-102R5-25FGB
98.1 32.40 116 250 285 MFC-S120S DPT-152R5-25FGB
147.1 48.70 77 250 410 MFC-S120S DPT-202R5A-25FGB
196.1 64.93 58 250 650 MFC-S120S 連続保持タイプ（P-モデル）
型式
最大
推力
[kN]
定格
荷重
[kN]
最高
速度
[mm/s]
ストローク
[mm]
質量
[kg]
適合
コントローラ
DPT-021R3-15PSB 1.96 1.96 208 150 13 MFC-S060S DPT-051R3-25PSB 4.90 4.90 95 250 33 MFC-S060S DPT-101R4H-25PSB 9.81 9.81 133 250 58.5 MFC-S120S DPT-151R4H-25PSB 14.71 14.71 114 250 61.5 MFC-S120S DPT-201R4H-25PSB 19.61 19.61 80 250 63 MFC-S120S DPT-301R4H-25PSB 29.42 29.42 64 250 68 MFC-S120S DPT-501R5B-25PSB 49.03 49.03 58 250 115 MFC-S120S DPT-701R5-25PSB 68.64 68.64 41 250 135 MFC-S120S DPT-102R5B-25PGB
98.10 98.10 29 250 310 MFC-S120S DPT-152R5B-25PGB
147.1 147.1 22 250 400 MFC-S120S DPT-202R5-25PGB
196.1 196.1 16 250 650 MFC-S120S
-
DPM ミニプレス -
最大推力1.0kNのミニプレス
-
※上記以外の組合せについては弊社までお問い合わせください。型式
最大
推力
[kN]
定格
荷重
[kN]
最高
速度
[mm/s]
ストローク
[mm]
質量
[kg]
適合
コントローラ
DPM-011H1-10F 1.0 0.55 130 100 4.0 MFC-S024S
 クリックで拡大します |
|||
| 型式 | MFC-S024S | MFC-S060S | MFC-S120S |
| 駆動電源 | 3相AC200～230V | ||
| 制御電源 | DC24V | ||
| パラメーター数 | 128 | ||
| 制御方法 | 荷重法 / 距離法 / 荷重変曲点 / 範囲荷重検出 etc | ||
| 判定機能 | 荷重 / 距離 / 干渉チェック / ワークチェック | ||
| I/O点数 | 入力：12点 出力：12点 | ||
| 産業用イーサネット | Ethernet IP / CC-Link IE / EtherCAT / PROFINET IO | ||
| フィールドバス | CC-Link / DeviceNet / ProfiBus | ||
| 加圧結果履歴 | 12,000 | ||
| 加圧波形履歴 | 100 | ||
| 外部メモリ | CFカード（最大32GB対応）波形データ40mm：約700万件 | ||
| アナログ信号出力 | 荷重電圧 / 距離パルス / 正転逆転パルス | ||
EU地域で販売される製品に対しては、安全基準条件を満たすことを証明するCEマーキングの表示が必要になります。
また、CEマーキングを表示するには、EC指令への適合証明を要求されます。
当社ではDSP3000サーボプレスシステムが組み込まれる最終装置のEC指令適合を容易にするために、EMC指令の関連規格適合を実現しております。
下図はEMC指令に適合したシステム構成図を示しています。
※駆動電源ケーブルは C15-D1-M2-UC をご指定ください。
適合宣言書
