MNR-8シリーズ


小ねじ締結に特化したサーボナットランナー
トルクセンサ内蔵型で外的負荷に強い構造でロボットでの稼働に適してます。
手持ち作業可能なハンディタイプもラインナップしております。
基本機能はAFC3000と同等

・製品カタログ
  • 特長
  • システム構成
  • ツール
  • コントローラ
  • 周辺機器
  • 関連資料
  • 小ねじ締め付けの品質管理をアシスト

  • 高品質ネジ締めが可能

    　自社製造の高品質なトルクセンサーをツールに内蔵しています。
    　ACサーボモータ採用でトルクだけでなく速度や角度も設定することが可能です。


    自動化に最適な機能を搭載

    　自動化に必要な様々な能力を搭載。
    　Fieldbusや産業用イーサネットにも多数対応しています。（オプション）


    多彩なデータ出力で品質改善に貢献

    　締め付けデータはトルクだけでなく、角度や時間も記録。
    　NG時もどういったNGであったかをわかりやすく出力します。

  • PC用設定ソフトウェア 「User Console」
  • 　

    締付パラメーター

    複雑な締付パラメーターを、ビジュアライズされた設定画面で簡単に設定できます。



    結果モニター
    締め付け結果をリアルタイムに収集できます。収集結果はPCに保存しExcelで閲覧できます。



    波形モニター
    トルクカーブの読み込み、描画、保存が可能です。TSV形式で出力しExcelで閲覧できます。

    対応OS Windows10,11 (32/64bit)
    対応言語

    日本語 英語 韓国語 中国語 インドネシア語
  • オフセットギヤで最小ピッチ18mmでの締め付けに対応

  • 　ねじとねじの間隔が狭い個所や、通常のツール形状では干渉してしまう場合に有効です。
    　最小18ｍｍでの配置が可能です。（通常ツール形状では最小ピッチ30mm）

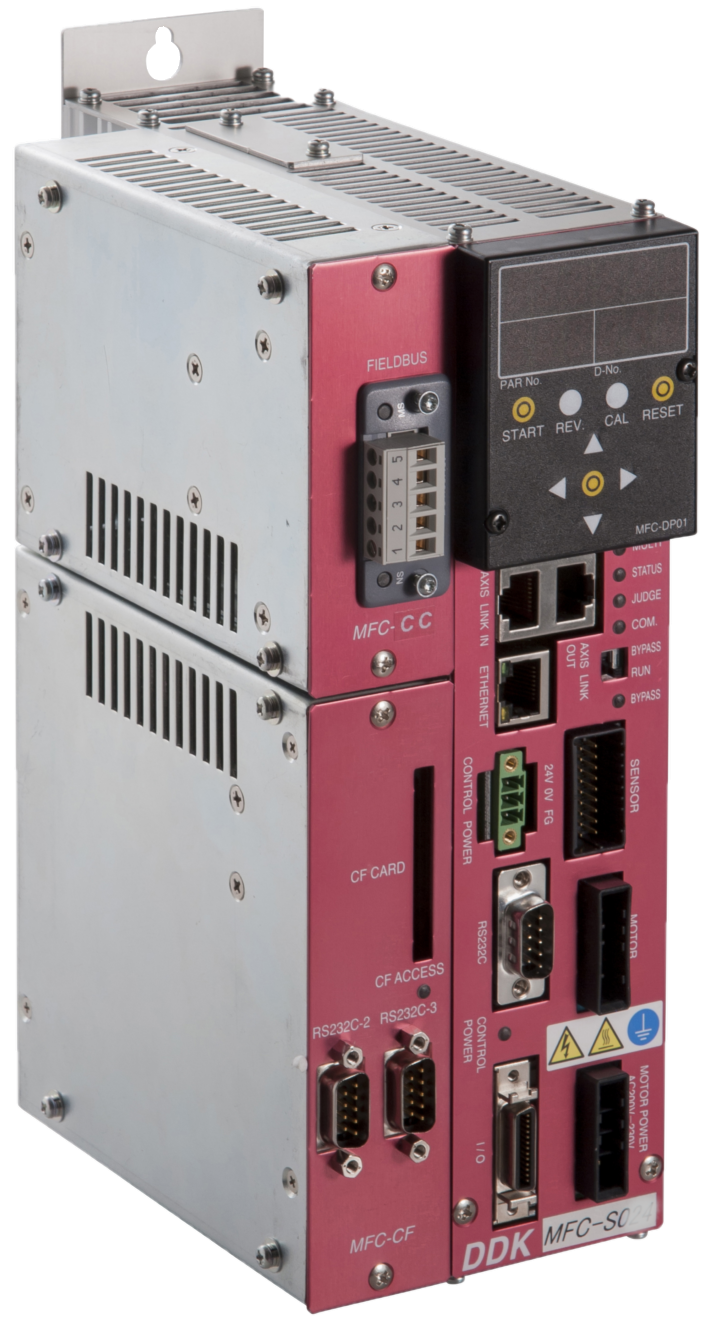

MFC-S008
*1 周辺機器のタブをご参照下さい。


型式  最大締付トルク
（Nm）

最高回転数
（rpm）

 重量
（kg)

全長

(mm)

出力軸

(mm)

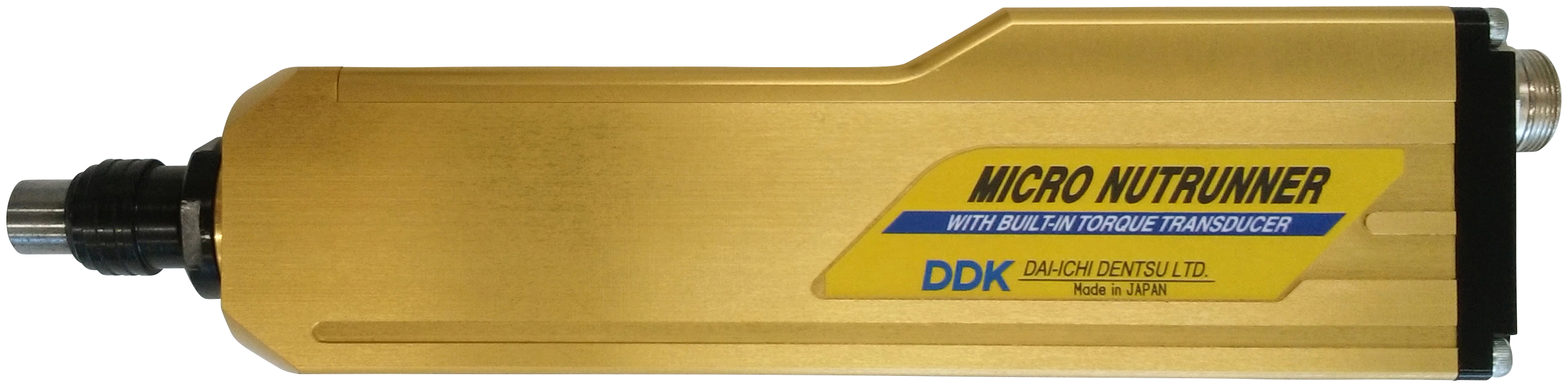

MFT-080M10-S1 0.8 2220 0.68 215.5 Hex 6.35
MFT-160M10-S 1.6 1250 0.68 215.5 Hex 6.35
MFT-240M10-S 2.4 800 0.68 215.5 Hex 6.35

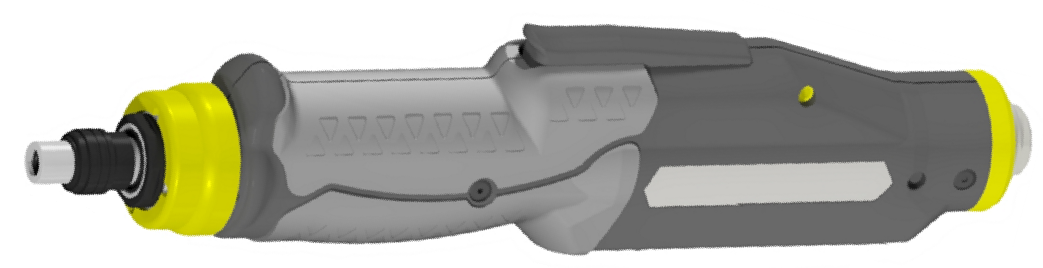

MFT-080M10-PR2 0.8 2220 0.56 261.3 Hex 6.35
MFT-160M10-PR2 1.6 1250 0.56 261.3 Hex 6.35
MFT-240M10-PR2 2.4 800 0.56 261.3 Hex 6.35




型式 MFC-S008
駆動電源 単相AC　100～230V
 パラメーター数 128
制御方法 トルク法 / 角度法 / オフセットチェック / 増し締め検査法
判定機能 トルク / 角度 / レート / 時間 / ネジ山数 etc
 I/O点数 入力：12点　出力：12点 入力：6点　出力：6点
産業用イーサネット Ethernet IP / CC-Link IE EtherCAT / PROFINET IO
フィールドバス CC-Link / DeviceNet / ProfiBus
締付結果履歴  12,000
締付波形履歴 100
外部メモリ CFカード（最大32GB対応）波形データ180deg：　約700万件
アナログ信号出力 トルク電圧  / 角度パルス / 正転逆転パルス






ねじ形状

スクリューバキュームヘッド
（ねじ保持器）

バキュームアダプタ

クッションユニット
駆動部形状 頭部形状 サイズ



プラス




ナベ
トラス
バインド
皿ねじ		 M2  RB-AY2-E1H6.35SLG40L100




MFA-AY01
(14T-19012)





MFA-CS01-A
(14T-20025-A+C)
MFA-CS01-B
(14T-20025-B)
M2.6 RB-AY2.6-E1H6.35SLG40L100
M3  RB-AY3-E2H6.35SLG40L100
M4 RB-AY4-E2H6.35SLG40L100
M5 RB-AY5-E2H6.35SLG40L100



トルクス		 T6/M2 RB-AY2-ET6H6.35SLG40L100
T8/M2.6  RB-AY2.6-ET8H6.35SLG40L100
T10/M3  RB-AY3-ET10H6.35SLG40L100
T20/M4  RB-QYA4-ET20H6.35LG35L100 ※1
T25/M5 RB-QYA5-ET25H6.35LG35L100
※1　お問い合わせください。
